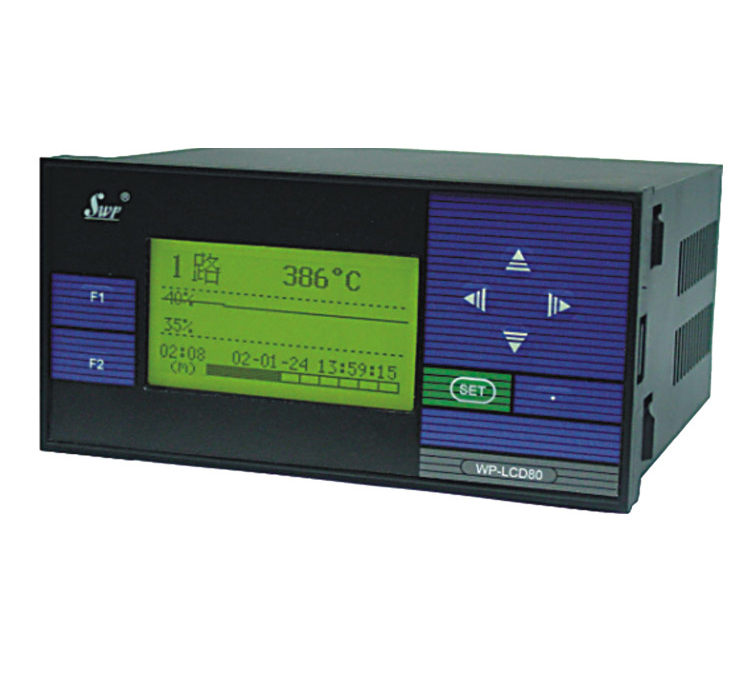

SWP-LCD-PID自整定控制儀的產品詳細介紹：
產品說明: |
SWP-LCD系列PID自整定控制儀表適用于需要進行高精度測量控制的系統。
SWP-LCD系列PID自整定控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制，使測量值的顯示更為清晰直觀。
一、主要特點
1、 可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。
2、 手/自動無擾動切換，手自狀態下可修改參數。
3、 具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。
二、 特殊技術參數
控制輸出方式 |
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
設定/顯示精度 |
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
比例范圍 |
0.0%-100.0%（單位：0.1%） |
積分（復位）時間 |
0-9,999s（單位：1s） |
微分（比率）時間 |
0-9,999s（單位：1s） |
控制周期 |
1、2、4、6、15、30、60、120、240s（單位：1s） |
采樣周期 |
0.5s |
三、 儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
型號 |
SWP-ND805系列 |
接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
型號 |
SWP-NS805系列 |
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
四、 SWP-LCD系列PID參數自整定控制儀型譜表
型 號 |
代 碼 |
說 明 |
SWP－LCD－N |
□ □ □□ -□ □ -□ □□ -□ □-□-□ |
新一代PID自整定控制儀 |
外形特征 |
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
160×80mm（橫式）,80×160mm（豎式） |
控制作用 |
05 |
|
|
|
|
|
|
|
|
PID自整定控制 |
通訊方式 |
|
|
|
|
|
|
|
|
無通訊 |
通訊接口為RS-232C |
通訊接口為RS-422 |
通訊接口為RS-485 |
通訊接口特殊規格 |
|
控制輸出 |
□ |
|
|
|
|
|
|
參見"控制輸出方式" |
變送輸出 |
□ |
|
|
|
|
|
參見"變送輸出方式" |
輸入類型 |
□□ |
|
|
|
|
參見"輸入類型" |
第一報警方式 |
|
|
|
|
|
第二報警方式 |
□ |
|
|
參見"報警方式" |
饋電輸出 |
P |
|
DC24V 饋電輸出 |
供電方式 |
|
DC24V供電 |
AC90～265V供電（開關電源） |
AC220V供電（線性電源，可省略） |
|
★ 輸入類型：
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切換輸入 |
詳見下表 |
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V開方 |
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V開方 |
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA開方 |
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA開方 |
注意：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★ 變送輸出方式
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
★ 報警輸出方式
選型代碼 |
N |
H |
L |
G |
A |
D |
輸出方式 |
無報警（可省略） |
上限報警 |
下限報警 |
偏差內報警 |
偏差外報警 |
LBA報警 |
★ 型號舉例：
SWP-LCD－ND805-21-08-HL-P-W
PID自整定控制儀，通訊方式RS-232,輸出方式繼電器輸出，輸入類型為Pt100，第一報警為上限報警，第二報警
為下限報警，饋電輸出，DC24V供電，橫表。
二、 特殊技術參數
控制輸出方式 |
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
設定/顯示精度 |
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
比例范圍 |
0.0%-100.0%（單位：0.1%） |
積分（復位）時間 |
0-9,999s（單位：1s） |
微分（比率）時間 |
0-9,999s（單位：1s） |
控制周期 |
1-250s（單位：1s） |
采樣周期 |
0.5s |
三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)
型號 |
SWP-LCD-NP系列（橫式） |
接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表
型 號 |
代 碼 |
說 明 |
SWP -LCD-N |
□ □ □□-□ □ □-□□- □ □-□-□-□ |
新一代大屏幕帶背光液晶顯示儀表 |
儀表功能 |
P |
|
|
|
|
|
|
|
|
|
|
|
32段PID可編程序控制儀 |
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm（橫），80×160mm（豎） |
控制作用 |
05 |
|
|
|
|
|
|
|
|
|
PID調節功能 |
通訊方式 |
□ |
|
|
|
|
|
|
|
|
參見"通訊方式" |
控制輸出 |
□ |
|
|
|
|
|
|
|
參見"控制輸出方式" |
變送輸出 |
□ |
|
|
|
|
|
|
參見"變送輸出方式" |
輸入類型 |
□□ |
|
|
|
|
|
參見"輸入類型" |
第一報警方式 |
□ |
|
|
|
|
參見"報警輸出方式" |
第二報警方式 |
□ |
|
|
|
參見"報警輸出方式" |
饋電輸出 |
P |
|
|
DC24V饋電輸出 |
供電方式 |
|
|
DC24V供電 |
AC90～265V供電（開關電源） |
AC220V供電（線性電源，可省略） |
|
外形特征 |
|
|
★ 輸入類型
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
全可切換輸入 |
詳見下表 |
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
頻率輸入 |
0～10KHz |
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V開方 |
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V開方 |
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA開方 |
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA開方 |
★ 報警輸出方式
選型代碼 |
N |
H |
L |
G |
A |
D |
輸出方式 |
無報警（可省略） |
上限報警 |
下限報警 |
偏差內報警 |
偏差外報警 |
LBA報警 |
★ 變送輸出方式
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
★ 通訊方式
選型代碼 |
0 |
2 |
4 |
8 |
9 |
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 |
★ 控制輸出方式
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 |
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
★ 型號舉例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。
②SWP-LCD-NP805-81-08-LH-P-T
通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源） |
